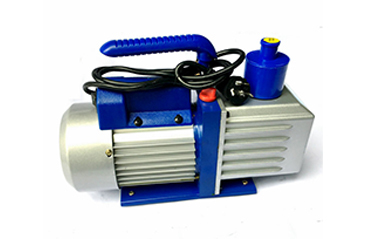

泵總體結構型式

油式真空泵的泵體的布置結構決定了泵的總體結構。

立式結構的進、排氣口水平設置，裝配和連接管路都比較方便。但泵的重心較高，在高速運轉時穩定性差，故這種型式多用于小泵。

臥式泵的進氣口在上，排氣口在下。有時為了真空系統管道安裝連接方便，可將排氣口從水平方向接出，即進、排氣方向是相互垂直的。此時，排氣口可以從左或右兩個方向開口，除接排氣管道一端外，另一端堵死或接旁通閥。這種泵結構重心低，高速運轉時穩定性好。一般大、中型泵多采用此種結構。

泵的兩個轉子軸與水平面垂直安裝。這種結構裝配間隙容易控制，轉子裝配方便，泵占地面積小。但泵重心較高且齒輪拆裝不便，潤滑機構也相對復雜。

泵的傳動方式

油式真空泵的兩個轉子是通過一對高精度齒輪來實現其相對同步運轉的。主動軸通過聯軸器與電機聯接。在傳動結構布置上主要有以下兩種：其一是電動機與齒輪放在轉子的同一側如圖。從動轉子由電動機端齒輪直接傳過去帶動，這樣主動轉子軸的扭轉變形小，則兩個轉子之間的間隙不會因主動軸的扭轉變形大而改變，故使轉子之間的間隙在運轉過程中均勻。這種傳動方式的最大缺點是：a.主動軸上有三個軸承，增加了泵的加工和裝配難度，齒輪的拆裝及調整也不便；b.整體結構不勻稱，泵的重心偏向電動機和齒輪箱一側。

油式真空泵選型簡述

1.長期工作的真空度

2.抽氣至工作真空度所需的時間要求

3.真空系統容積及放氣量

4.被抽汽體所含介質的名稱、溫度及特性

5.真空系統排出的氣體作如何處理

油式真空泵的應用范圍

在電力行業中的應用：冷凝器抽真空、真空吸水、煙氣脫硫、飛灰輸送、渦輪機密封管排氣、真空排氣、排出地?zé)釟狻?/p>

在石油化工行業中的應用：氣體回收、瓦斯氣體回收、燃氣升壓、強化的石油回收、氣體收集、原油穩定化、原油真空蒸餾、排氣壓縮、蒸汽回收/氣體升壓、過濾/除臘、尾氣回收、聚酯生產、PVC生產、氯氣包裝、循環氣壓縮、變壓吸附（PSA）、液氯生產、乙炔與氫氣等易燃易爆氣體壓縮、原油減壓蒸餾中的塔頂真空系統、真空結晶與干燥、真空過濾、各種物料的真空輸送。

在制藥行業中的應用：干燥(托盤、旋轉、翻轉、錐形和冷凍干燥器)、再生產/反應堆干燥、蒸餾、除氣、晶化/汽化、加注和/或材料轉移。

在紙漿和紙張生產中的應用：黑液蒸發、粗漿洗漿機、石灰泥漿和過濾器、沉淀物過濾器、真空脫水機、原料和白水除氣系統、調漿箱壓縮機、吸水箱、伏輥、吸移輥和傳遞輥、真空壓榨、毛布吸水箱、防吹箱。

在塑料行業中的應用：擠出機除氣、定型臺(剖面)、EPS 發泡、干燥、氣動輸送裝置、氯乙烯氣體抽取和壓縮。

在醫療器械中的應用：蒸汽滅菌、呼吸裝置、氣褥、防護服、牙科治療儀、中央真空系統。
